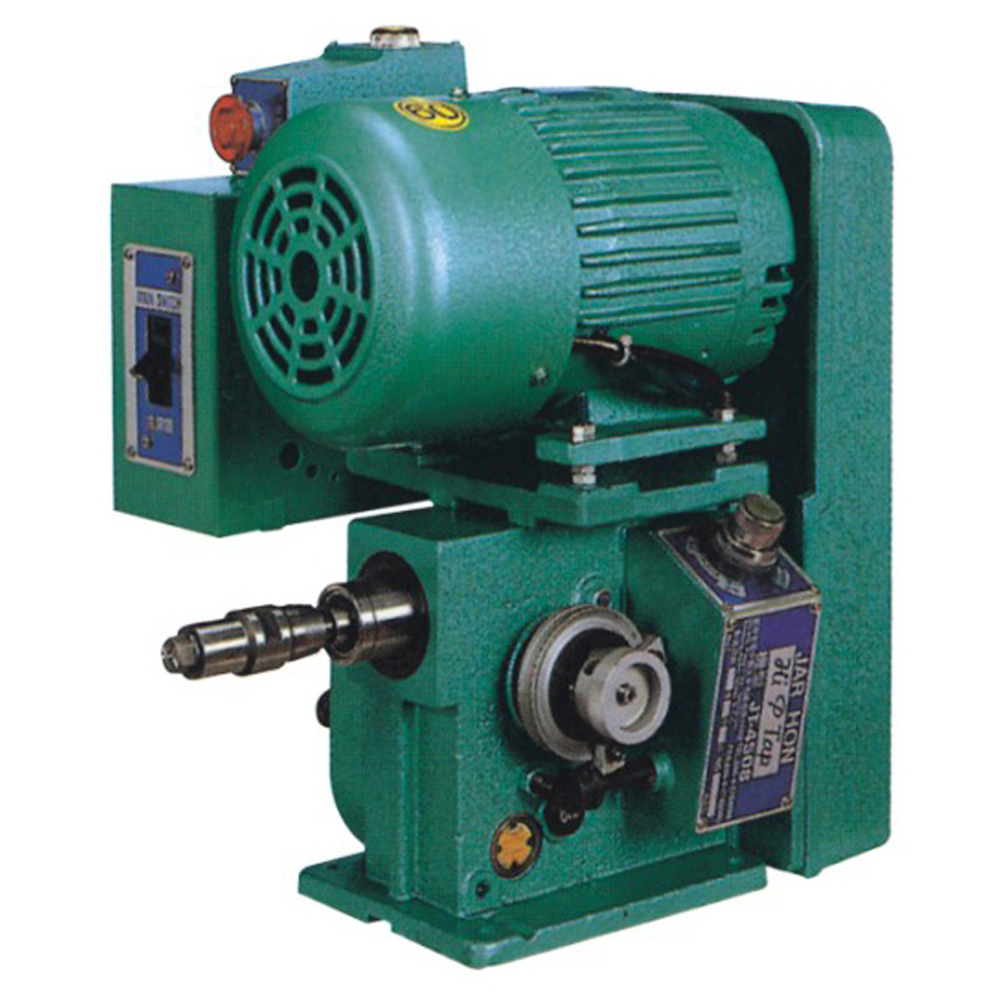

SB4516A卧式齿轮式牙距自动攻丝机特点 |
1.本机床的进给由交换齿轮带动，进给机构设有消隙弹簧，利于挤压
丝锥,故能使所加工螺孔的精度、清洁度达到理想要求；
2.攻丝深度可由定程旋钮调节，定程准确；
3.本机床采用快换攻丝夹头，丝锥更换方便、夹紧牢靠；
4.主传动及进给传动系统分别设有磨擦片离合器，能在加工遇到障碍时，自动断开传动链，保证丝锥免受损坏；
5.在操作最方便的部位设有紧急返回停止按钮；
6.交换齿轮罩设有安全装置(开门断电)，可保证操作者安全操作；
7.为了便于大批量生产，本机床电气系统可实现主轴进给的自动循环
及点动单循环；
8.机床采用每转一螺距，机械同步式进刀、退刀，因此可在各种常用
材料上攻出完美螺纹。
SB408标准附件
攻丝夹头(M3-M8)
挂轮(p=0.5，p=0.7
p=0.8，p=1.0，p=1.25)
扳手 |
|
型号 |
SB4516A(卧式) |
|
最大攻丝直径(mm) |
铸件M16×1.5/钢M12×1.5 |
|
立柱直径(mm) |
/ |
|
主轴最大行程(mm) |
45 |
|
主轴中心至立柱母线距离(mm) |
/ |
|
主轴端至底座工作台面距离 |
/ |
|
主轴锥度(r/min) |
B18 |
|
主轴转速 |
350、580、1020(6P电机Motor)或520、880、1520(4P电机Motor) |
|
主轴转速级数(mm) |
3 |
|
底座尺寸(mm) |
/ |
|
主轴箱行程(mm) |
/ |
|
总高(W) |
/ |
|
电动机(Kg) |
0.55（6P）/0.75（4P） |
|
符合本机床使用之自动进给螺距(cm) |
0.3/0.35/0.4/0.45/0.5/0.6/0.7/0.75/0.8/0.9/1.0/1.25/1.5mm
72/64/56/48/44/40/32/28/27/26/24/20/19/18/16TPL |
|
毛重/净重(mm) |
75/65 |
|
包装尺寸 |
56×53×70 |
|
